¶ Verificações
- Verifique o funcionamento do equipamento de refrigeração;
- Confira a integridade do KMT2000, dos chicotes, parafusos e conectores;
- Confira a integridade do sensor PUCK-T / RHT antes da instalação.
¶ Sensores Internos — PUCK-T / PUCKTRHT
Instalação dos sensores redondos PUCK-T / PUCK-T/RHT em compartimentos refrigerados.
¶ Antes de iniciar
¶ Ferramentas do manual
- Parafusadeira e bit sextavado de 8 mm;
- Bit Phillips;
- Jogo de chaves de fenda e Phillips;
- Rebitadeira, caso o kit use a chapa de fixação.
¶ Instalação do sensor redondo
¶ 1. Fixe o PUCK-T / RHT
- Instale o sensor no lado interno do baú, a no máximo 8 m do equipamento de refrigeração.
- Remova o papel protetor da fita dupla face fornecida e fixe o sensor. Garanta que a superfície esteja seca.
- Pressione o sensor firmemente contra a superfície seca para garantir a aderência da fita.

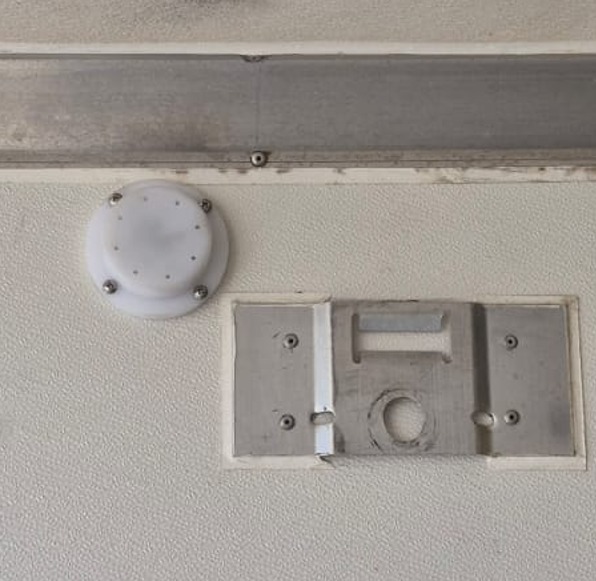

- Instale a capa de proteção com os parafusos fornecidos no kit.
- Se o kit incluir chapa de fixação, prenda-a com os rebites fornecidos.
Para o modelo PUCK-T / RHT, o manual não prevê etapas adicionais após a fixação.
¶ ¶ Registro fotográfico obrigatório da instalação
¶ ¶ Objetivo
O registro fotográfico é obrigatório. Ele comprova a correta execução do serviço, garante a rastreabilidade e permite a validação da qualidade da instalação em campo.
As fotografias devem ser realizadas antes, durante, após a instalação Antes da finalização do serviço e antes da liberação do veículo.
¶ ¶ 1. Identificação do equipamento
Fotografe o sensor. As imagens devem mostrar:
- A identificação do código do equipamento;
- A ausência de danos ou interferências próximas.
¶ ¶ 2. Fixação dos sensor
Fotografe o sensor instalado antes da instalação da proteção, permitindo verificar:
- O posicionamento correto do sensor;
¶ ¶ 3. Evidência da instalação final
A fotografia final deve ser registrada de modo a demonstrar claramente:
- O sensor devidamente instalado;
- O sensor na lateral esquerda do veículo;
¶ ¶ 4. Padrão das fotografias
- Imagens nítidas e com boa iluminação;
- Ângulo que permita identificar claramente o serviço executado;
- Sem objetos encobrindo o ponto de instalação;
- Resolução adequada para conferência posterior;
- Registros realizados logo após cada etapa relevante.
¶ ¶ Envio, validação e liberação do serviço
- Envie todas as fotografias obrigatórias no grupo de instalação.
- Aguarde a conferência do Time de instalação da Neokohm.
- Realize as correções ou novos registros solicitados, se necessário.
- Conclusão física da instalação não significa a finalização do serviço.
- A instalação somente estará finalizada após a validação e autorização da Neokohm.
