¶ Componentes do kit
- 1 repetidor de sinal;
- 1 sensor de temperatura;
- 2 capas de proteção;
- 8 parafusos de fixação;
- 2 fitas dupla face, já fixadas nos dispositivos.
¶ Sensor + Repetidor MBM
Instalação do kit com sensor de temperatura e repetidor no compartimento refrigerado.
¶ Antes de iniciar
¶ Verificações e ferramentas
- Confira a quantidade e integridade dos itens do kit;
- Verifique a integridade da parede onde o kit será instalado;
- Separe parafusadeira ou furadeira, bits Phillips e chave para aperto.
¶ Instalação dos dispositivos

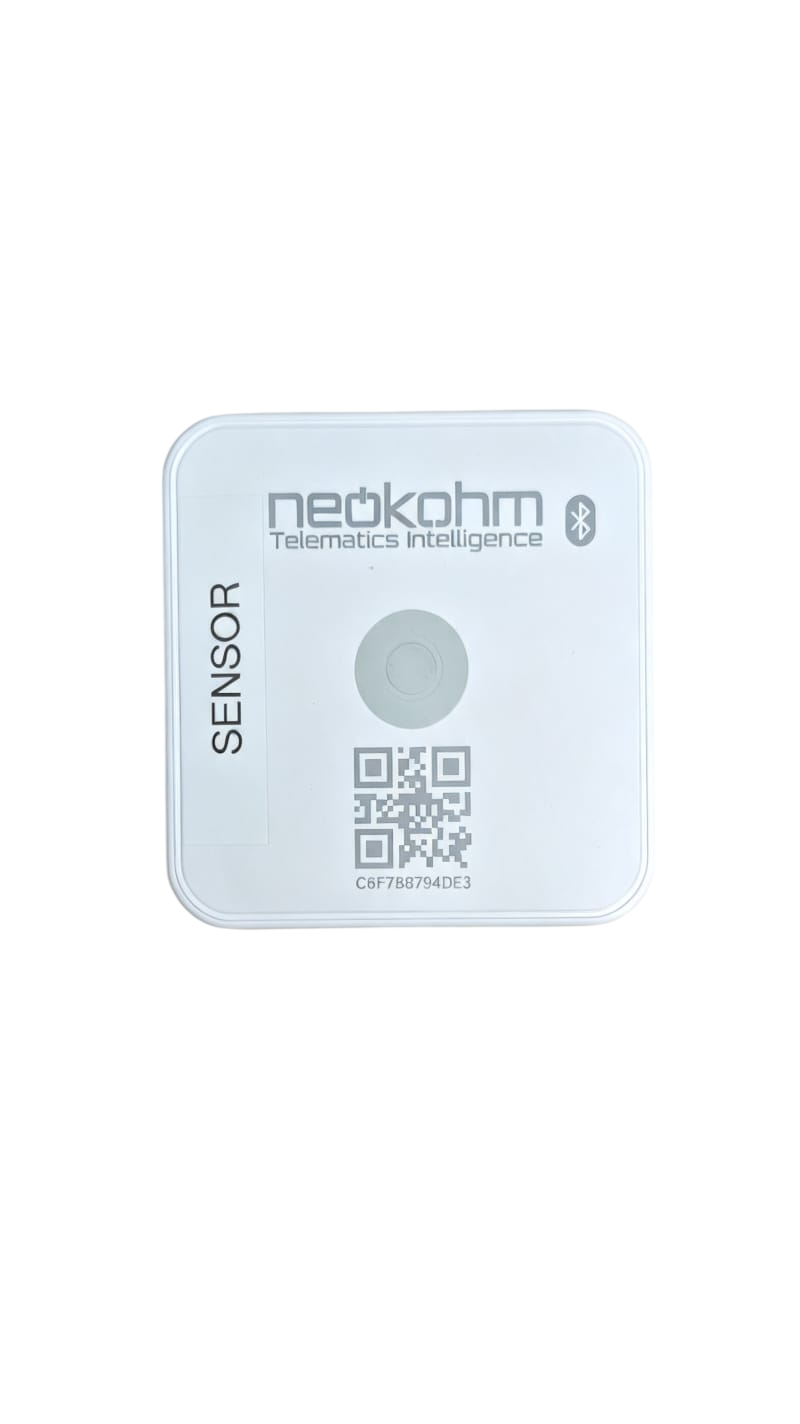

¶ 1. Fixe o sensor
- Instale o sensor na parede esquerda, entre 1 e 1,5 m da porta do veículo.
- Use a fita dupla face do sensor e fixe-o o mais próximo possível do teto, conforme a imagem de referência.

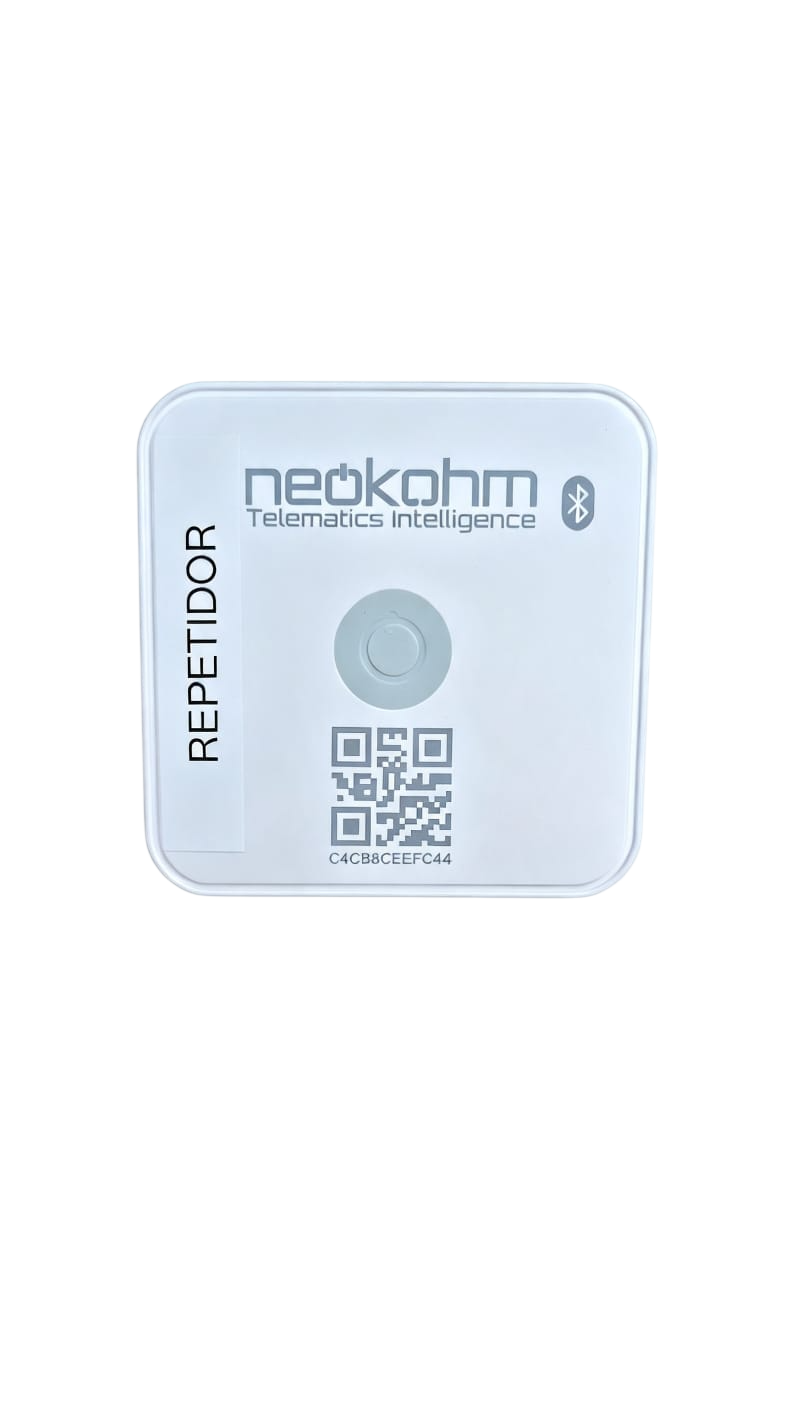

¶ 2. Fixe o repetidor
- Instale o repetidor na parede esquerda, entre 7 e 10 m do peito do baú, em direção ao centro do veículo.
- Use a fita dupla face do repetidor e fixe-o o mais próximo possível do teto, conforme a imagem de referência.

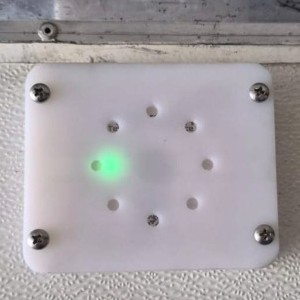

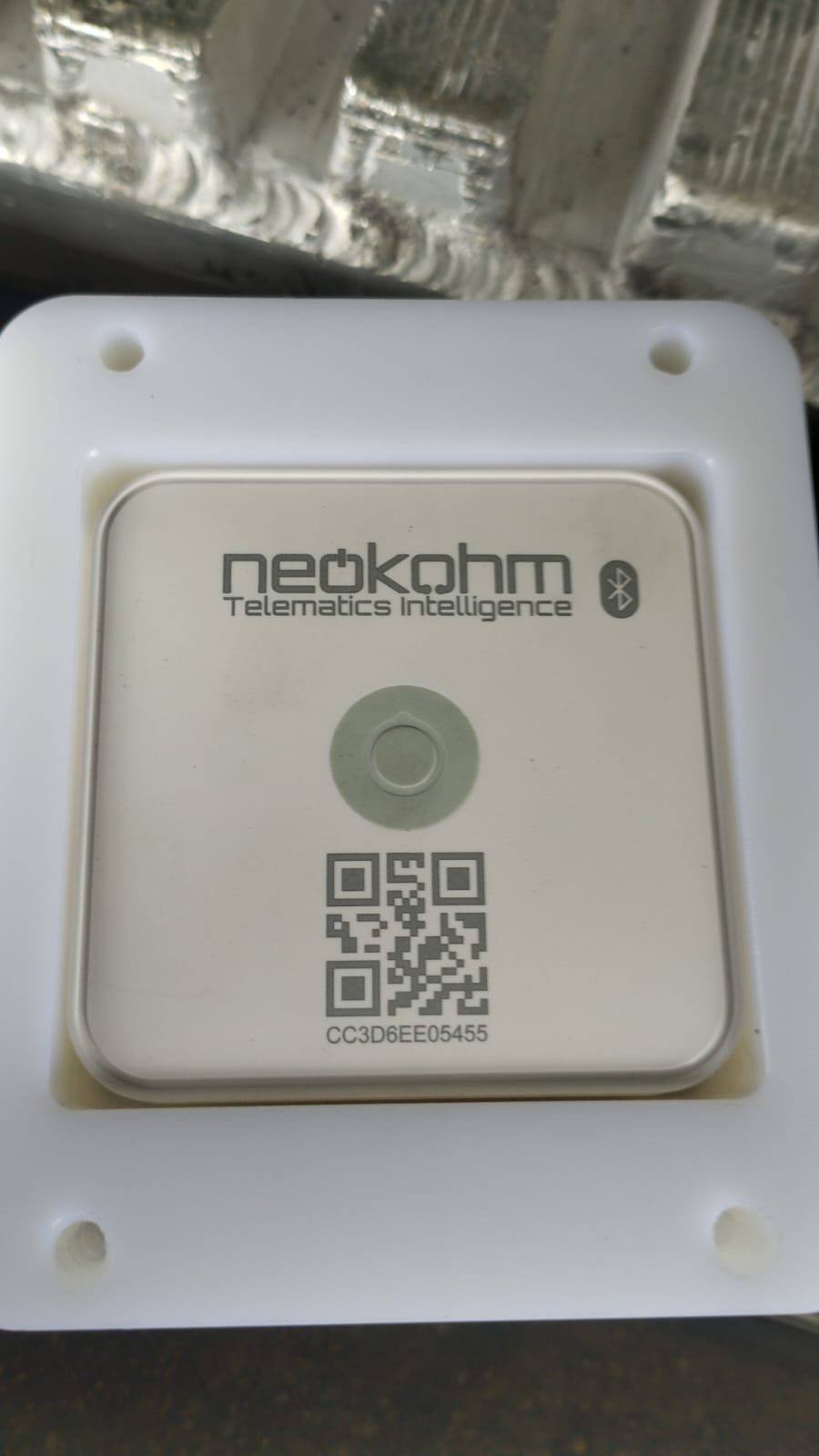

¶ 3. Instale as capas de proteção
Instale uma capa em cada dispositivo, usando os parafusos fornecidos no kit. A mesma capa é usada no sensor e no repetidor.
¶ ¶ Cuidados e validação
¶ ¶ Cuidados importantes
- Não desmonte o sensor ou o repetidor.
- Garanta que o local de instalação seja limpo e seco antes de fixar o sensor ou o repetidor.
¶ ¶ Atenção
- O posicionamento da instalação do sensor, poderá variar em decorrência da característica de operação do cliente, o time de instalação da Neokohm informará o ajuste antes do inicio do procedimento de instalação.
¶ ¶ Registro fotográfico obrigatório da instalação
¶ ¶ Objetivo
O registro fotográfico é obrigatório. Ele comprova a correta execução do serviço, garante a rastreabilidade e permite a validação da qualidade da instalação em campo.
As fotografias devem ser realizadas antes, durante, após a instalação Antes da finalização do serviço e antes da liberação do veículo.
¶ ¶ 1. Identificação do equipamento
Fotografe o sensor. As imagens devem mostrar:
- A identificação do código do equipamento;
- A ausência de danos ou interferências próximas.
¶ ¶ 2. Fixação dos sensor
Fotografe o sensor instalado antes da instalação da proteção, permitindo verificar:
- O posicionamento correto do sensor;
¶ ¶ 3. Evidência da instalação final
A fotografia final deve ser registrada de modo a demonstrar claramente:
- O sensor devidamente instalado;
- O sensor na lateral esquerda do veículo;
¶ ¶ 4. Padrão das fotografias
- Imagens nítidas e com boa iluminação;
- Ângulo que permita identificar claramente o serviço executado;
- Sem objetos encobrindo o ponto de instalação;
- Resolução adequada para conferência posterior;
- Registros realizados logo após cada etapa relevante.
¶ ¶ Envio, validação e liberação do serviço
- Envie todas as fotografias obrigatórias no grupo de instalação.
- Aguarde a conferência do Time de instalação da Neokohm.
- Realize as correções ou novos registros solicitados, se necessário.
- Conclusão física da instalação não significa a finalização do serviço.
- A instalação somente estará finalizada após a validação e autorização da Neokohm.
